用电信息采集系列

一  产品概述

      DCZL33-CYJT521 I型采集器采用高性能低功耗微控制器硬件平台和嵌入式操作系统软件平台，具有灵活的系统升级能力，支持电力载波、微功率无线、RS485等多种通信方式。

二 主要功能

    1）支持电力线载波、微功率无线、RS485等各种通信方式。上行通信采用模块化设计，可进行现场更换，使用方便，下行使用RS485抄表；
    2）上行通信接口：载波模块；无线模块；RS485（根据需要选取其中一种）；
    3）1路RS485，最大可接32块电表；1路RS485，1路调制红外接口，可供维护调试用；
    4）电源指示灯、故障异常指示灯、上行收发双色指示灯、下行收发双色指示灯；
    5）现场安装设备及更换电表均无需参数设置；
    6）先进的载波、微功率无线自动路由和组网技术确保通信稳定可靠；
    7）设备维护支持本地在线程序升级，维护工作简单快捷；
    8）完备的故障自恢复电路设计，确保设备正常工作，防止死机。

三 技术参数

    1）额定电压：AC220V±20%
    2）频率：50Hz，允许偏差-6％～+2％
    3）正常工作温度：－25℃～＋70℃
    4）极限工作温度：－40℃～＋75℃
    5）相对湿度：45～75%
    6）功耗：非传输状态下视在功率不大于5VA，有功功率不大于3W。

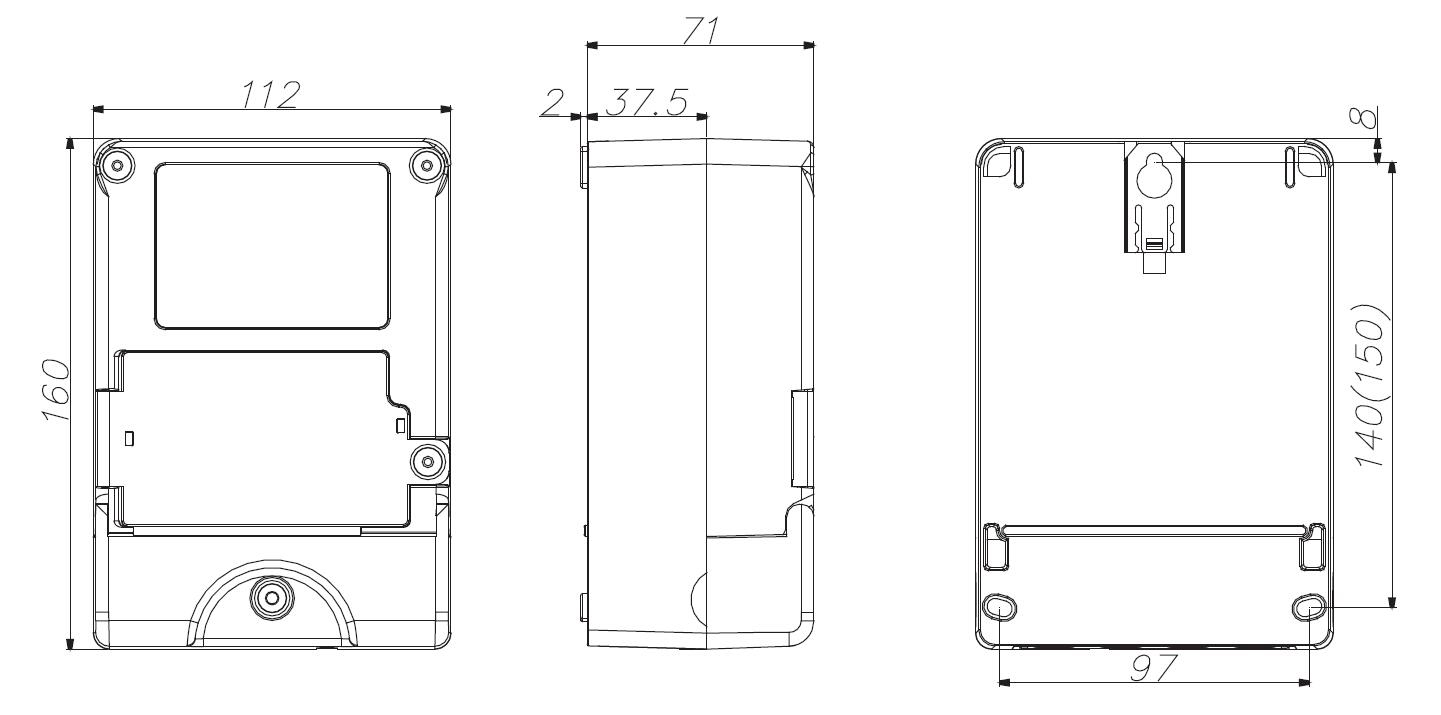

四 外形尺寸
