一  产品概述

      DJGL33-CYJT610 II型集中器功能强大、操作简单、运行稳定、维护方便，能够满足远程抄表、大用户用电管理等多方面的应用需求。它具有采集速度快、可靠性高、存储容量大、开放性好等特点。广泛应用于电力系统自动化、工业监控、交通管理、环保监测、煤矿、油田等行业智能表计远程抄读及数据统计分析与存储等方面。。

二 主要功能

    1）上行支持Q／GDW 1376.1-2013《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》；
    2）下行支持DL/T645-1997、DL/T645-2007及其他特殊规约，支持各种规约混合抄表。可根据用户需求选配不同厂家的载波方案（如：东软，鼎信等）或选配微功率无线抄表方案；
    3）2路抄表RS485接口（具备抄读64块智能表计能力），1路维护RS485，1路维护RS232接口，1路调制红外，1路USB主接口，1路以太网（选配）；
    4）支持断点续传远程升级，远程数据抄读功能、防窃电监测功能、校时功能、自诊断功能；
    5）未抄收到数据补抄和告警功能、数据统计存储与分析功能。

三 技术参数

    1）正常工作温度：－25℃～＋70℃
    2）极限工作温度：-40℃~75℃
    3）正常工作电压：80%Un~120%Un
    4）极限工作电压：70%Un~130%Un
    5）功耗：在非传输状态下视在功率不大于5VA，有功功率不大于3W。

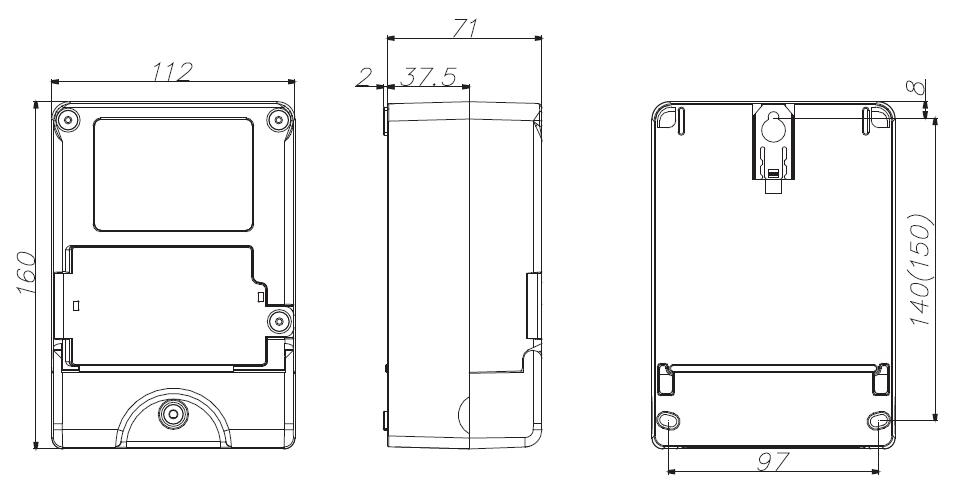

四 外形尺寸
